トラックスケール(トラックスケール)
地上型（LB型・LV型）
地上型（SC-4LB・6LB、SC-6LV・8LV）は地上設置のためピットを掘り込む必要がなく、コンクリートスロープ等による乗降となります。左右の主桁がガードの役目を果たします。

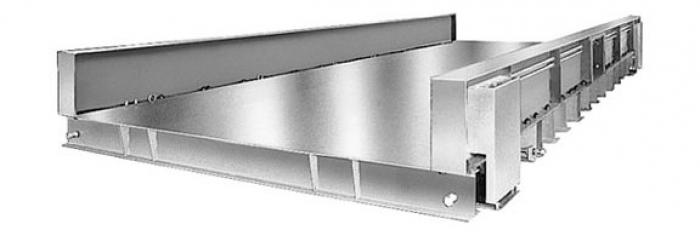

外観
仕様
●SC-4LB・6LB 地上式仕様
| ひょう量(t) | 目量(kg) | 積載面(m) | A(mm) | B(mm) | H(mm) | 型式 |
|---|---|---|---|---|---|---|
| 15 | 5・10 | 2.4×5.5 | 2,400 | 5,500 | 300 | SC-4LB-15 |
| 20 | 5・10 | 2.7×6.5 | 2,700 | 6,500 | 385 | SC-4LB-20 |
| 25 | 5・10 | 2.7×6.5 | 2,700 | 6,500 | 385 | SC-4LB-25 |
| 30 | 5・10 | 3.0×8.0 | 3,000 | 8,000 | 385 | SC-4LB-30 |
| 5・10 | 3.0×10.5 | 3,000 | 10,500 | 385 | SC-4LB-30 | |
| 40 | 10・20 | 3.0×8.0 | 3,000 | 8,000 | 385 | SC-4LB-40 |
| 10・20 | 3.0×10.5 | 3,000 | 10,500 | 385 | SC-4LB-40 | |
| 10・20 | 3.0×12.0 | 3,000 | 12,000 | 385 | SC-4LB-40 | |
| 10・20 | 3.0×13.0 | 3,000 | 13,000 | 385 | SC-4LB-40 | |
| 50 | 10・20 | 3.0×8.0 | 3,000 | 8,000 | 385 | SC-4LB-50 |
| 10・20 | 3.0×10.5 | 3,000 | 10,500 | 385 | SC-4LB-50 | |
| 10・20 | 3.0×12.0 | 3,000 | 12,000 | 385 | SC-4LB-50 | |
| 10・20 | 3.0×13.0 | 3,000 | 13,000 | 385 | SC-4LB-50 | |
| 10・20 | 3.0×15.0 | 3,000 | 15,000 | 385 | SC-6LB-50 | |
| 60 | 10・20 | 3.0×13.0 | 3,000 | 13,000 | 385 | SC-4LB-60 |
| 10・20 | 3.0×15.0 | 3,000 | 15,000 | 385 | SC-6LB-60 |
上記以外の特殊寸法も製作いたします。
●SC-6LV・8LV 超薄型地上式仕様
| ひょう量(t) | 目量(kg) | 積載面(m) | 幅(mm) | 長さ(mm) | 高さ(mm) | 型式 |
|---|---|---|---|---|---|---|
| 30 | 10 | 3×8 | 3,000 | 8,000 | 300 | SC-6LV-30 |
| 30 | 10 | 3×10.5 | 3,000 | 10,500 | 300 | SC-6LV-30 |
| 40 | 10・20 | 3×8 | 3,000 | 8,000 | 300 | SC-6LV-40 |
| 40 | 10・20 | 3×10.5 | 3,000 | 10,500 | 300 | SC-6LV-40 |
| 50 | 10・20 | 3×15 | 3,000 | 15,000 | 300 | SC-8LV-50 |
| 60 | 10・20 | 3×15 | 3,000 | 15,000 | 300 | SC-8LV-60 |

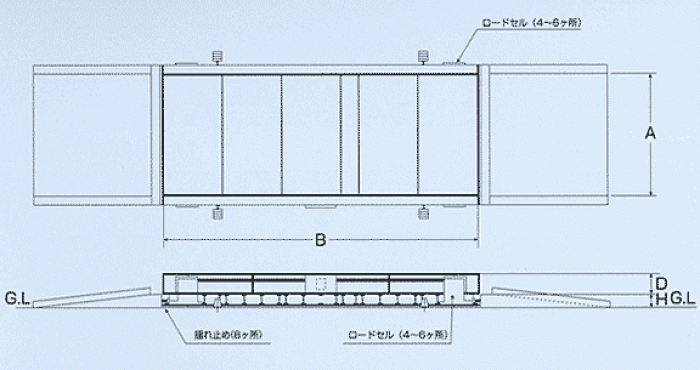

外形
関連機器
-
HD-1000C/CD
-
TCP-250 Ⅱ
-
ATS-1200-B
-
ATS-100
製品に関する詳細な情報や外形図をご希望の場合はカタログダウンロードをご利用ください。
その他のお問い合わせはこちらからお願いします。
