トラックスケール(データ処理装置)
ATS-1200-B
トラックスケール用データ管理装置。
大型タッチパネルと便利機能搭載の新標準システム。

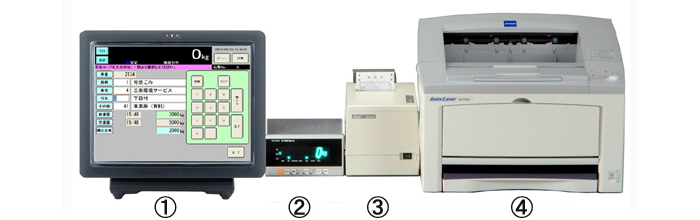

外観
①：ATS-1200-B
②：指示計（トラックスケール側にて用意）
③：伝票プリンタ（スプロット式プリンタ）
④：集計ページプリンタ（オプション）
特長
○ 大型タッチパネルを採用し、操作が楽です。
○ シンプルなメニュー構成と計量伝票イメージの画面からなる分かりやすいインターフェースで、
素早く簡単に操作できます。
○ 伝票プリンタ分離タイプなので、設置場所に応じた自由なレイアウトができます。
○ 多彩なオプションによりシステムアップにも便利です。
計量画面
機能画面例
システム構成例
仕様
| 型式 | ATS-1200-B |
|---|---|
| 項目 | |
| 車番 | 6桁 |
| 項目 | 4種（銘柄、業者、行先、その他） コード3桁、漢字名称 |
| 補正 | 風袋引き、水分引き、体積換算、金額計算（各オプション機能） |
| 集計機能 | |
| 日報、月報、年報 | 車番別、各項目別及び組み合わせ集計（最大3項目） 集計内容のプレビュー機能及びCSV出力機能 |
| 記憶容量 | |
| 車番登録 | 最大10000件（車番、項目4種、空車重量、最大重量） |
| 項目登録 | 最大各10000件（コード9桁拡大時） |
| 計量元帳 | 最大50万件（計量伝票内容で記憶） |
| 滞留車 | 最大200件 |
| 本体仕様 | |
| 液晶表示部 | 15インチ TFTカラー液晶 |
| タッチパネル部 | アナログ抵抗膜式 |
| 伝票プリンタ（分離型） | |
| カード式プリンタ | 標準印字 |
| スプロケット式（発行式）プリンタ | 標準印字 |
| 一般仕様 | |
| 電源 | AC100V±10% 50/60HZ |
| 周囲温度 | +5℃～+35℃ |
| 湿度 | 85%RH以下（但し、結露不可） |
| 接地 | D種接地に接続（接地抵抗100Ω以下） |
| 標準入出力（伝票プリンタ及び各種オプション接続） | |
| RS-232C | 指示計用、伝票プリンタ用、上位機器用 等 |
| LAN | 集計ページプリンタ用、上位機器用 等 |
| USB | フルキーボード用 |
※記載機器等の名称は各製造メーカーの国内及び国外の登録商標です。
※印字フォーマットは文字の書体が実物とは異なる場合があります。
※本仕様は改良の為予告なく変更することがあります。
