本質安全防爆計量システム
あらゆる危険場所での計量ニーズに応える、ありそうでなかった防爆エリアの新しいカタチ

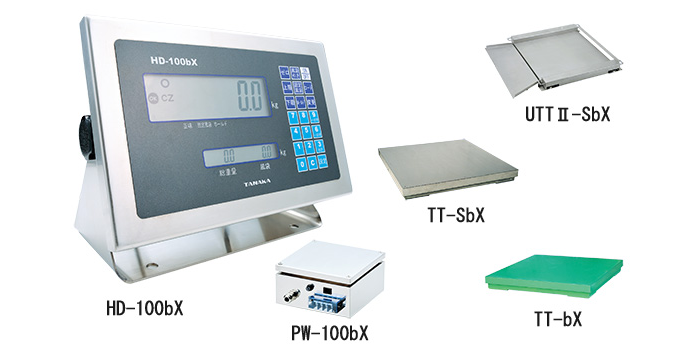

外観
特長
○ 危険場所区分１種・２種での使用が可能な本質安全防爆構造
○ 防爆等級 Ex ib IIB T4
○ 労検番号 労検 第TC20564号

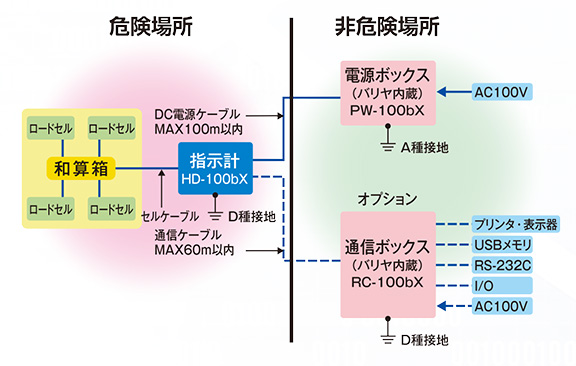

システム構成図
【ガス分類の一例】
| 温度等級 | ガスグループ | ||
|---|---|---|---|
| IIA | IIB | IIC | |
| T1 | アセトン、アンモニア、一酸化炭素、エタン、酢酸、酢酸エチル、トルエン、プロパン、ベンゼン、メタノール、メタン、LPガス | コークス炉ガス、シアン化水素、アクリロニトリル、シクロプロパン | 水素 |
| T2 | エタノール、ブタン、ブタノール、メタクリル酸メチル、酢酸イソベン | エチレン、エチレンオキシド、アクリル酸エチル | アセチレン |
| T3 | ガソリン、ヘキサン | アクリルアルデヒド、クロトンアルデヒド、ジメチルエーテル | |
| T4 | アセトアルデヒド、トリメチルアミン | エチルメチルエーテル、ジエチルエーテル、ジブチルエーテル | |
| T5 | 二硫化炭素 | ||
| T6 | 亜硝酸エチル | 硝酸エチル | |
| 危険場所の区分 | 危険場所の区分の説明 | 使用できる防爆構造 |
|---|---|---|
| 特別危険箇所 （旧指針の0種場所） |
爆発性雰囲気が連続して又は長時間存在する区域 | ・本質安全防爆構造（ia） ・樹脂充填防爆構造（ma） ・特殊防爆構造 |
| 第一類危険箇所 （旧指針の1種場所） |
爆発性雰囲気がプラント等の正常運転時に生成する恐れのある区域 | 上記の構造に加えて、 ・本質安全防爆構造（ib） ・樹脂充填防爆構造（mb） ・耐圧防爆構造 ・内圧防爆構造 ・安全増防爆構造 |
| 第二類危険箇所 （旧指針の2種場所） |
爆発性雰囲気がプラント等の正常運転時に生成する恐れがなく、また、仮に生成するとしても短時間のみ存在するような区域 | 上記の構造に加えて、 ・非点火防爆構造 |
本質安全防爆型 ザ・スインシリーズ
【UTTII-SbX】
| 製品型名 | 本安申請型式 | ひょう量×目量 | 積載寸法（mm） | 材質 |
|---|---|---|---|---|
| UTTII-300-SbX | TT-EX-220-50 | 300kg×100g | 800×800 | SUS |
| UTTII-600-SbX | TT-EX-550-50 | 600kg×200g | 1000×1000 | SUS |
| UTTII-1200-SbX | TT-EX-550-50 | 1200kg×500g | 1000×1200 | SUS |
| UTTII-1500-SbX | TT-EX-1100-50 | 1500kg×500g | 1200×1200 | SUS |
【TT-SbX】
| 製品型名 | 本安申請型式 | ひょう量×目量 | 積載寸法（mm） | 材質 |
|---|---|---|---|---|
| TT-300-SbX | TT-EX-220-40 | 300kg×100g | 1000×1000 | SUS |
| TT-600-SbX | TT-EX-550-40 | 600kg×200g | 1200×1200 | SUS |
| TT-1-SbX | TT-EX-550-40 | 1000kg×500g | 1200×1200 | SUS |
| TT-1.5-SbX | TT-EX-1100-40 | 1500kg×500g | 1500×1500 | SUS |
| TT-2-SbX | TT-EX-1100-40 | 2000kg×1kg | 1500×1500 | SUS |
| TT-3-SbX | TT-EX-1760-40 | 3000kg×1kg | 1800×1800 | SUS |
【TT-bX】
| 製品型名 | 本安申請型式 | ひょう量×目量 | 積載寸法（mm） | 材質 |
|---|---|---|---|---|
| TT-300-bX | TT-EX-220-40 | 300kg×100g | 1000×1000 | SS |
| TT-600-bX | TT-EX-550-40 | 600kg×200g | 1200×1200 | SS |
| TT-1-bX | TT-EX-550-40 | 1000kg×500g | 1200×1200 | SS |
| TT-1.5-bX | TT-EX-1100-40 | 1500kg×500g | 1500×1500 | SS |
| TT-2-bX | TT-EX-1100-40 | 2000kg×1kg | 1500×1500 | SS |
| TT-3-bX | TT-EX-1760-40 | 3000kg×1kg | 1800×1800 | SS |

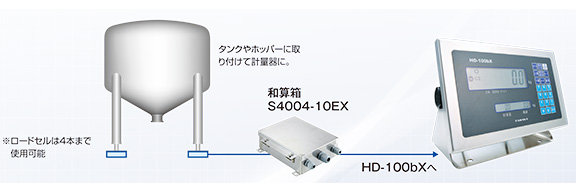

【セルユニット構成図】
オプション
| RC-100bX | 通信ボックス | 各種オプション取付け用バリア内蔵BOX オプション取付けには必須 |
|---|
※下記オプション装着にはバリア内蔵の通信ボックスが必要です。
| オプション名 | 内容 | |
|---|---|---|
| OP-01 | 2線式専用シリアル | 大型表示器 プリンターAD-8127用 |
| OP-02 | 外部入出力 | 入力 5点 出力 5点（FETリレー出力） 機能設定により入出力内容を割り振り |
| OP-03 | RS232C | 2CH装備 プリンターSM-S210i用 |
| OP-04 | USBメモリー | 付属のUSBメモリーに計量データをCSV出力 |
| プリンターSM-S210i | サーマル式プリンター | |
| プリンターAD-8127 | ドットインパクトプリンター | |
| OP-05 | アナログ出力 | 4mA～20mA |
仕様
【指示計 HD-100bX】
| 表示部 | 表示方式 | 7セグメントLCD |
|---|---|---|
| 字高・桁数 | 質量表示：30mm 6桁 総量表示：11.5mm 5桁 風袋表示：11.5mm 5桁 |
|
| 操作部 | 状態表示 | ▼マーク・正味・固定風袋・ホールド |
| マーク表示 | HI・OK・LO・CZ・○ | |
| キースイッチ | メカニカルスイッチ21点 ON/OFF・ゼロ・風袋引・固定風袋・上限・下限・コード・変更・テンキー・設定・ホールド・+印字・-印字・合計 |
|
| アナログ部 | 入力感度 | 0.5μV/d min |
| 入力範囲 | 0.1mV～10mV | |
| ロードセル印加電圧 | DC5VF±5% センス付 | |
| ロードセル駆動能力 | 60mA（350Ωロードセル4個以内） | |
| A/D変換速度 | 約30回/秒 | |
| 内部分解能 | 1,000,000 | |
| 最大表示分解能 | 10,000 | |
| 機能 | ゼロ | ワンタッチゼロ |
| 風袋引 | ワンタッチ風袋引 固定風袋引 | |
| 上限下限設定 | HI・OK・LO 表示 | |
| コード登録 | 100種（0～99） コード別に上限、下限、固定風袋を登録 |
|
| ホールド | 3種類から選択 通常ホールド・平均化ホールド・ピークホールド |
|
| 加減算機能 | 計量値を加減算し合計を表示 | |
| テストモード | 液晶表示、スイッチの動作テストモード | |
| キーロック機能 | 各スイッチの動作禁止設定 | |
| 防爆仕様 | 防爆等級 | Ex ib IIB T4（本質安全防爆構造） |
| 労検番号 | 第TC20564号 | |
| 設置区域 | 第1類及び第2類場所 屋内 | |
| その他仕様 | 電源 | 電源ボックスPW-100bXから供給 |
| 消費電力 | 1.0VA | |
| 動作環境 | 温度 -10℃～40℃ 湿度 85%RH以下（結露不可） |
|
| 保護等級 | IP67相当 | |
| 外形寸法 | 280（W）×205（H）×130（D）mm（突起部含まず） | |
| 製品質量 | 約3kg |
【電源ボックス PW-100bX】
| 一般仕様 | 供給電源 | AC-100V-15%+10% 50/60Hz |
|---|---|---|
| 消費電力 | 最大約7.4VA | |
| 出力電圧 | DC13V（無負荷時） | |
| 動作環境 | 温度 -10℃～40℃ 湿度 85%RH以下（結露不可） |
|
| ボックス材質 | ステンレス | |
| 外形寸法/質量 | 200（W）×100（H）×200（D）mm（突起部含まず）/約2.3kg | |
| 内蔵バリア仕様 | 種類 | ツェナバリア |
| メーカー | クーパー・インダストリーズ・ジャパン（株） | |
| 型番 | MTL715P+ | |
| 性能区分 | ia ib | |
| 電気機器のグループ | IIB IIC | |
| 付属品 | AC電源ケーブル | 3m |
| ヒューズ | 0.5A 1本 | |
| 別売品 | DC電源ケーブル | 型番 TKVVBS 1P×05T |
| メーカー 立井電線（株）MAX100m |
【オプション通信ボックス RC-100bX】
| 一般仕様 | 入力電源 | AC-100V-15%+10% 50/60Hz |
|---|---|---|
| 消費電力 | 最大約9.6VA（フルオプション時） | |
| 動作環境 | 温度 -10℃～40℃ 湿度 85%RH以下（結露不可） |
|
| ボックス材質 | ステンレス | |
| 外形寸法 | 280（W）×120（H）×200（D）mm（突起部含まず） | |
| 質量 | 約3.7kg（フルオプション時） | |
| 内蔵バリア仕様 | 種類 | 絶縁バリア |
| メーカー | クーパー・インダストリーズ・ジャパン（株） | |
| 型番 | MTL5051 | |
| 性能区分 | ia ib | |
| 電気機器のグループ | IIB IIC | |
| 付属品 | AC電源ケーブル | 3m |
| ヒューズ | 0.5A 1本 | |
| 別売品 | 通信ケーブル | 型番 CO-SPEV-SB（A）3対 メーカー 日立金属（株）MAX60m |
