指示計(一覧)

HD-904D

使いやすさ抜群のシンプルタイプ。
HI、OK、LO設定機能を備えています。

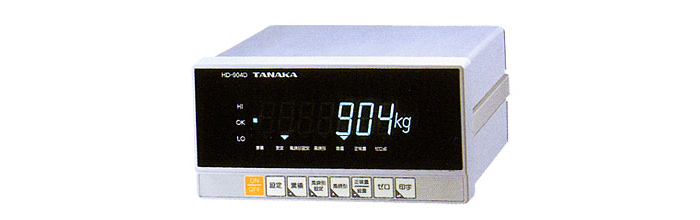

外観

外観

特長

○ 基本機能に徹した標準指示計
台はかりの重量確認から豊富なインターフェースを利用してのシステム構築が容易
○ 見やすい表示部
字高22mmの大型蛍光表示管で視認性抜群。

仕様

型式 HD-904D
アナログ部
ロードセル電源 DC5V±5%　　120mA以内　　350Ωロードセル8個最大
入力感度 0.2μV/digit
A/D変換回数 15回/秒
表示分解能 1/10000
表示部
緑色蛍光表示管 文字高22mm
設定部
設定方式 キースイッチより設定
機能キー ON/OFF、設定、累積、風袋引設定、風袋引、正味量/総重、ゼロ、印字
機能
  HI、OK、LO設定、判定表示機能
累積機能（重量及び回数）、表示機能（切換）
風袋値設定機能
インターフェース
コントロール I/O　　※設定により割り当て
入力　　7点（無電圧接点信号）
ON/OFF、設定、累積、風袋引設定、風袋引、正味量/総重、ゼロ、印字、正味量表示、累積値表示
SI/F （2線式シリアルインターフェース）標準装備
オプション リレー接点出力　　3点
BCD出力　　7桁パラレル
RS-232C出力
RS-422/485出力
DC4mA～20mA電流出力
DC0V～10V電圧出力
使用条件
電源 AC100V　　+10%　-15%　50/60Hz
消費電力 約4VA（オプション無し）
使用温度範囲 -5℃～+40℃
使用湿度範囲 85%RH以下（結露不可）
自重 約1.6kg（オプション無し）

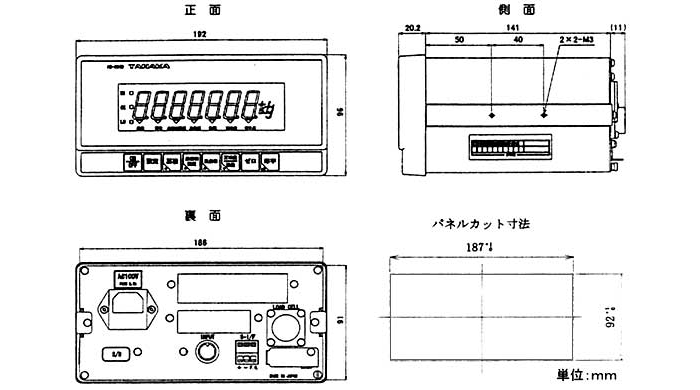

外形

外形

外観及び仕様は改良のため予告なく変更する場合があります。
